Terrassenüberdachung Dachaufbau Alu/Alu – 16 mm Doppelstegplatten X-Struktur klar – ohne Unterkonstruktion
Ab 345,96€
Lieferung
4 - 14 Werktage

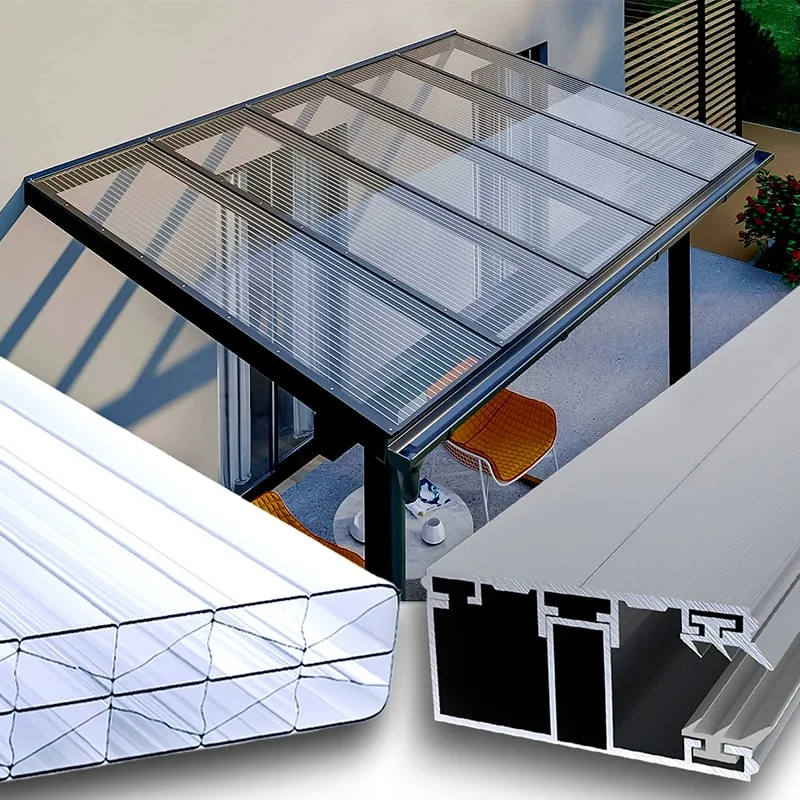

Terrassenüberdachung Dachhaut – Komplett-Set mit Doppelstegplatten & Zubehör Perfekt abgestimmter Bausatz mit 16 mm Polycarbonat-Doppelstegplatten (X-Struktur) und Alu-Alu-System
Planen, montieren, wohlfühlen: Mit unserem Komplett-Bausatz für Terrassenüberdachungen erhalten Sie eine perfekt abgestimmte Dachhaut aus 16 mm Polycarbonat-Doppelstegplatten (X-Struktur, ca. 66 % Lichtdurchlass, 980 mm Breite) inklusive hochwertigem Alu-Alu-Profilsystem, U-Profilen mit/ohne Tropfkante, passenden Edelstahlschrauben, Anti-Dust- & Aluminium-Klebeband sowie Spezial-Silikon für saubere Abschlüsse.
X-Struktur (16 mm)
Hohe Schlagzähigkeit, hervorragende Steifigkeit und ca. 66 % Lichtdurchlässigkeit für helles Tageslicht.
Alu-Alu-System
Hochwertiges Rand- und Mittelprofil-System aus Aluminium für langlebige und sturmsichere Verbindungen.
Rundum-Zubehör
Inklusive U-Profilen, Anti-Dust-Bändern, Alu-Klebeband, Edelstahlschrauben und transparentem Spezial-Silikon.
Individuelle Optik
Optional veredeln Klemmdeckel und Wetterschenkel in Pressblank, Weiß, Anthrazit oder Braun das Gesamtbild.
Langlebige, UV-beständige und moderne Überdachung.
Ideal für Terrassen, Carports und Pergolen. Unser Komplett-Set vereint alle erforderlichen Systemkomponenten für eine schnelle, sichere und professionelle Montage.
Montage- & Anwendungshinweise
Die Verlegung erfolgt auf einer bauseits in Holz oder Metall auszuführenden Unterkonstruktion. Um eine sichere Wasserableitung zu gewährleisten, wird eine empfohlene Dachneigung von ca. 5° (etwa 9 cm pro Meter Dachlänge) benötigt.
Für den Zuschnitt empfiehlt sich eine Handkreissäge oder Stichsäge mit hoher Drehzahl und einem feinzahnigen HM-Sägeblatt (Schutzfolie erst nach der Montage abziehen). Die Begehnbarkeit während des Aufbaus ist ausschließlich über Querbohlen mit Unterlage zulässig.
Produktspezifikationen
- Plattenmaterial: Polycarbonat (X-Struktur)
- Plattenstärke: 16 mm | Breite: 980 mm
- Lichtdurchlässigkeit: ca. 66 % (klar)
- Profilsystem: Alu-Alu Komplettsystem
- Einsatzbereich: Terrassen, Carports, Pergolen
Im Bausatz enthaltene Komponenten
Alle im Standard-Komplettset enthaltenen Artikel im Detail:
Doppelstegplatte 16 mm | X-Struktur
Farblos/klare Polycarbonat-Platte mit 980 mm Breite für helles Tageslicht.
Zum Produkt →
Verbindungsprofil Alu/Alu Mittelprofil
Inklusive Dichtung für 16 mm Platten, 60 mm breit.
Zum Produkt →
Randprofil Komplettsystem Alu/Alu
Inklusive passender Dichtung für den sauberen Randabschluss bei 16 mm.
Zum Produkt →
Diffusionsband Klebeband 38 mm
Für die untere Stirnseite zur Entlüftung und zum Insektenschutz.
Zum Produkt →
Bohrschraube Edelstahl 5,5×35 E16
Für die stabile Verschraubung der Alu-Alu Profilsysteme.
Zum Produkt →
Auswahloptionen & optionales Zubehör
Ergänzen Sie Ihr Set nach Ihren persönlichen optischen und funktionalen Vorlieben:
Klemmdeckel / Wetterschenkel
Optional in passender Farbe (Pressblank, Weiß, Anthrazit, Braun) im Set enthalten, wenn ausgewählt.
Zum Produkt →
Wandanschlussprofile
Optionales Zubehör für den perfekten und dichten Übergang zur Hausmauer.
Zum Produkt →
Kastenrinne
Optionales Rinnensystem für eine geregelte Entwässerung Ihrer Überdachung.
Zum Produkt →Terrassenüberdachung Komplett-Set – Technische Details & Komponenten
Unser Terrassenüberdachung Dachhaut Komplett-Set bietet Ihnen eine durchdachte Profi-Lösung für Ihr Bauprojekt. Im Lieferumfang enthalten sind passgenaue Doppelstegplatten 16 mm | X-Struktur | farblos/klar – Polycarbonat, robuste Mittelprofile sowie Randprofile des Alu-Alu Komplettsystems.
Für den perfekten Kantenabschluss sorgen U-Profile und Abrutschwinkel in passender Farbe. Die Kammerversiegelung erfolgt zuverlässig über Aluminium-Klebeband und Diffusionsbänder. Für eine sichere Verschraubung liegen TORX Edelstahlschrauben 4,8×16, TORX Edelstahlschrauben 4,8×38 sowie Edelstahl-Bohrschrauben 5,5×35 E16 bei, ergänzt durch Silikon Spezial | transparent.
Optional lässt sich das Set mit Klemmdeckeln / Wetterschenkeln, Wandanschlussprofilen und einer passenden Kastenrinne erweitern.
Technische Details
| Systembezeichnung | Terrassenüberdachung Komplett-Set mit 16 mm Polycarbonat-Doppelstegplatten |
|---|---|
| Anwendungsbereich | Terrassenüberdachungen, Carports, Pergolen |
| Plattenmaterial | Polycarbonat, X-Struktur, farblos/klar |
| Profilsystem | Alu-Alu-Komplettsystem (Rand- & Mittelprofile) |
Häufige Fragen (FAQ)
Antworten auf die wichtigsten Fragen zu unserem Komplett-Bausatz.
Ist die Unterkonstruktion im Bausatz enthalten?
Nein, die Unterkonstruktion (aus Holz oder Metall) ist nicht im Lieferumfang enthalten und muss bauseits vorbereitet werden.
Welche Dachneigung wird empfohlen?
Wir empfehlen eine Dachneigung von ca. 5° (entspricht ca. 9 cm Gefälle pro Meter Dachlänge), um eine sichere und zügige Wasserableitung zu gewährleisten.
Wie werden die offenen Plattenkammern geschützt?
Im Set sind sowohl Aluminium-Klebeband für die obere Stirnseite als auch diffusionsoffene Anti-Dust-Bänder für die untere Stirnseite enthalten, um Schmutz und Insekten fernzuhalten.
Ing. Florian Pichler
Sie haben Fragen zur Zusammenstellung Ihres Komplett-Bausatzes oder benötigen Unterstützung bei der Planung? Ich berate Sie gerne persönlich.
| Marke |
MARLON® ST Longlife |
|---|---|
| Material Dach |
16 mm Doppelstegplatten |
| Material Profile |
Aluminium oben – Aluminium unten |
| Längenausdehnung |
ca. 3 mm pro m |
| Brandklasse DIN 4102 |
B1 = schwer entflammbar | kaum bis keine Rauchentwicklung | kein Abtropfen |
| Brandklasse EN 13501-1 |
B-s1,d0 |
| Garantie |
10 Jahre |
| Dachbreite (mm) |
3070mm ,4080mm ,5080mm ,6090mm ,7090mm ,8100mm ,9100mm |
| Dachtiefe (mm) |
2000mm ,2500mm ,3000mm ,3500mm ,4000mm ,4500mm ,5000mm ,6000mm ,7000mm |
| Klemmdeckel |
Anthrazit ,Anthrazit + Wetterschenkel ,Braun ,Braun + Wetterschenkel ,ohne ,Pressblank ,Pressblank + Wetterschenkel ,Weiß ,Weiß + Wetterschenkel |
| Begehbarkeit |
Mindestens 50 mm breite, ausreichend dicke Querlaufbohlen |
| Gefälle / Neigung |
5°=9 cm / m Dachlänge empfohlen |
| Unterstützungsabstände |
Bei dieser Stegplatte ist alle 4000 mm eine Querunterstützung erforderlich |
| Zuschnittwerkzeug |
Hochtourige Handkreissäge oder Stichsäge mit Vielzahnsägeblatt (idealerweise ungeschränkte Hartmetall-Zähne). |
| Reinigung |
Verwenden Sie zur Reinigung einen weichen Lappen und ausreichend Wasser. Bitte keine kratzenden Reinigungsmittel oder trockene Tücher nutzen. |
| Typ |
16X |
| Lichtdurchlässigkeit (%) |
69% |
| U-Wert (W/m²k) |
2,0 W/m²k |
| Lagerhinweise |
Bis zur Montage ist das Material unbedingt vor Feuchtigkeit zu schützen, da stehendes Wasser Korrosion verursachen kann ,Die Lagerung sollte auf einem ebenen Untergrund erfolgen, direkte Sonneneinstrahlung ist zu vermeiden |
| Unterkonstruktion |
-Leimbinder, Brettschichtholz, verzugsfreies und nicht verzugsfreies Holz, Aluminium, Stahl – Sparren können schmäler als 60mm betragen |
| Farbe |
farblos/klar |
| Material | |
| Profilsystem |
Alu / Alu |
