Terrassenüberdachung Dachaufbau Alu/Gummi – 16 mm Doppelstegplatten 16/32 Acrylglas klar – ohne Unterkonstruktion
Ab 491,48€
Lieferung
4 - 14 Werktage

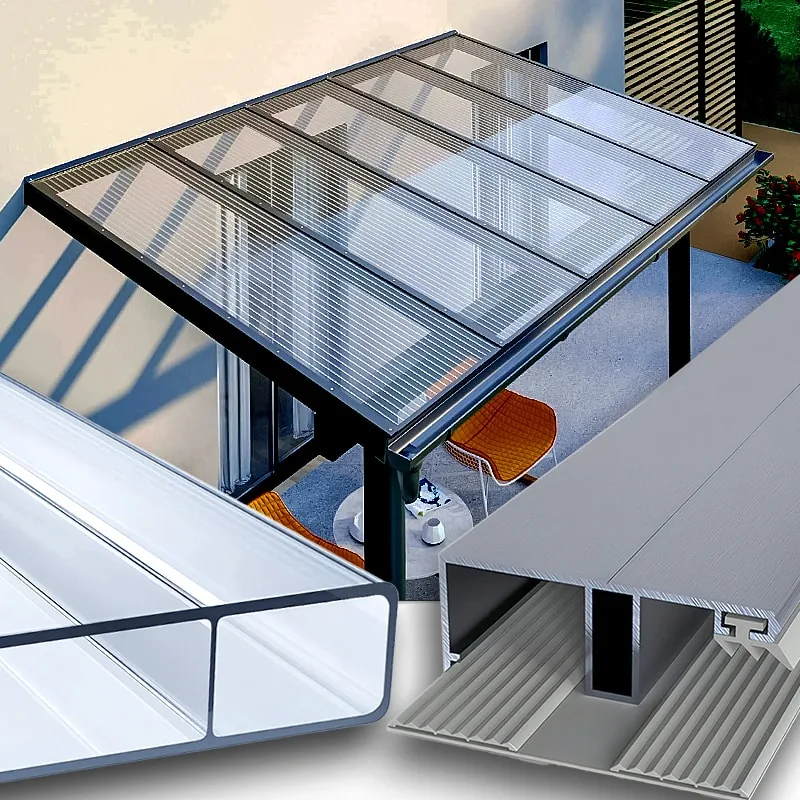

Terrassenüberdachung Dachhaut – Komplett-Set mit Doppelstegplatten & Zubehör (Acrylglas 16/32 Klar) Perfekt abgestimmter Bausatz mit 16 mm Acrylglas-Doppelstegplatten 16/32 (klar) und Alu/Gummi-Profilsystem
Planen, montieren, wohlfühlen: Unser Komplett-Bausatz kombiniert 16 mm Acrylglas-Doppelstegplatten 16/32 (klar, ca. 84 % Lichtdurchlass, 980 mm Breite) mit einem Alu/Gummi-Profilsystem samt vormontierten Dichtungen, U-Profilen mit/ohne Tropfkante, Edelstahlschrauben, Anti-Dust- & Aluminium-Klebeband sowie Spezial-Silikon für saubere, dichte Abschlüsse.
Acrylglas 16/32 Klar
Maximales Tageslicht (ca. 84 % LT) und brillante Transparenz mit edler Oberfläche.
Alu/Gummi-System
Aluminiumprofile mit vormontierten Gummidichtungen für eine spannungsarme und dauerhaft dichte Verlegung.
Rundum-Zubehör
Inklusive U-Profilen, Anti-Dust-Bändern, Alu-Klebeband, Edelstahlschrauben und transparentem Spezial-Silikon.
Individuelle Optik
Optional veredeln Klemmdeckel und Wetterschenkel in Pressblank, Weiß, Anthrazit oder Braun das Gesamtbild.
Lichtdurchflutetes Ambiente und brillante Transparenz.
Ideal für Terrassen, Pergolen und Carports. Unser Komplett-Set vereint alle erforderlichen Systemkomponenten für eine schnelle, sichere und professionelle Montage.
Montage- & Anwendungshinweise
Die Verlegung erfolgt ausschließlich auf einer bauseits in verzugsfreier Holz- oder Metallunterkonstruktion. Um eine sichere Wasserableitung zu gewährleisten, wird eine empfohlene Dachneigung von ca. 5° (etwa 9 cm pro Meter Dachlänge) benötigt.
Für den Zuschnitt empfiehlt sich eine Handkreissäge oder Stichsäge mit hoher Drehzahl und einem feinzahnigen HM-Sägeblatt (Schutzfolie erst nach der Montage abziehen). Die Begehnbarkeit während des Aufbaus ist ausschließlich über Querbohlen mit Unterlage zulässig.
Produktspezifikationen
- Plattenmaterial: Acrylglas-Doppelstegplatte (16/32, klar)
- Plattenstärke: 16 mm | Breite: 980 mm
- Lichtdurchlässigkeit: ca. 84 % (sehr hell, klar)
- Profilsystem: Alu/Gummi-System (nur für verzugsfreie U-Konstruktionen)
- Einsatzbereich: Terrassen, Carports, Pergolen
Produktdaten auf einen Blick
Alle wichtigen technischen Details zum Komplett-Bausatz übersichtlich zusammengefasst.
Platten & Maße
- MaterialAcrylglas (PMMA)
- Stärke / Breite16 mm / 980 mm
- Steganordnung16 × 32 mm (Klar)
- Lichtdurchlassca. 84 %
Profile & Befestigung
- ProfilsystemAlu/Gummi Rand- & Mittelprofil
- VerschraubungEdelstahlschrauben (Holz/Metall)
- WinkelAbrutsch- & Haltewinkel
- DichtstoffeSpezial-Silikon transparent
Zubehör & Optionen
- KlebebänderAlu-Band & Anti-Dust-Band
- OptionenKlemmdeckel & Wetterschenkel
- FarbvariantenPressblank, Weiß, Anthrazit, Braun
Im Bausatz enthaltene Komponenten
Alle im Standard-Komplettset enthaltenen Artikel im Detail:
Doppelstegplatte 16 mm | 16/32 | farblos / klar – NO DRIP – Acrylglas
Klare Acrylglas-Platte mit 980 mm Breite für maximale Transparenz und Tageslicht.
Verbindungsprofil Alu/Gummi | inkl. Dichtung für 16 mm
Inklusive integrierter Dichtung für 16 mm Platten, 60 mm breit.
Zum Produkt →
Randprofil Alu/Gummi | für 16 mm – 60mm breit
Inklusive Auflagegummi und Lippendichtungen für den sauberen Randabschluss.
Zum Produkt →
Diffusionsband Klebeband 38 mm x 6,5 m
Für die untere Stirnseite zur Entlüftung und zum Insektenschutz.
Zum Produkt →
Auswahloptionen & optionales Zubehör
Ergänzen Sie Ihr Set nach Ihren persönlichen optischen und funktionalen Vorlieben:
Klemmdeckel / Wetterschenkel
Optional in passender Farbe (Pressblank, Weiß, Anthrazit, Braun) im Set enthalten, wenn ausgewählt.
Zum Produkt →
Wandanschlussprofile
Optionales Zubehör für den perfekten und dichten Übergang zur Hausmauer.
Zum Produkt →
Kastenrinne
Optionales Rinnensystem für eine geregelte Entwässerung Ihrer Überdachung.
Zum Produkt →Terrassenüberdachung Komplett-Set (Acrylglas 16/32 Klar Alu/Gummi) – Technische Details & Komponenten
Unser Terrassenüberdachung Dachaufbau Komplett-Set mit Acrylglas 16/32 in Klar und Alu/Gummi-System bietet Ihnen maximale Transparenz, brillante Optik und eine materialschonende Verlegung. Im Lieferumfang enthalten sind passgenaue Acrylglas-Doppelstegplatten (16/32, klar), robuste Verbindungsprofile sowie Randprofile des Alu/Gummi-Systems.
Für den perfekten Kantenabschluss sorgen U-Profile und Abrutschwinkel in passender Farbe. Die Kammerversiegelung erfolgt zuverlässig über Aluminium-Klebeband und Diffusionsbänder. Für eine sichere Verschraubung liegen TORX Edelstahlschrauben 4,8×16 sowie je nach Wahl die passenden Holz- oder Metallschauben bei, ergänzt durch Silikon Spezial | transparent.
Optional lässt sich das Set mit Klemmdeckeln / Wetterschenkeln, Wandanschlussprofilen und einer passenden Kastenrinne erweitern.
Technische Details
| Systembezeichnung | Terrassenüberdachung Komplett-Set mit 16 mm Acrylglas-Doppelstegplatten (16/32 Klar) und Alu/Gummi |
|---|---|
| Anwendungsbereich | Terrassenüberdachungen, Carports, Pergolen |
| Plattenmaterial | Acrylglas (PMMA), farblos/klar |
| Profilsystem | Alu/Gummi-System mit integrierten Lippendichtungen (nur für verzugsfreie Unterkonstruktionen) |
Häufige Fragen (FAQ)
Antworten auf die wichtigsten Fragen zu unserem Alu/Gummi Komplett-Bausatz.
Ist die Unterkonstruktion im Bausatz enthalten?
Nein, die Unterkonstruktion (aus Holz oder Metall) ist nicht im Lieferumfang enthalten und muss bauseits verzugsfrei vorbereitet werden.
Welche Vorteile bietet die Kombination aus Acrylglas 16/32 Klar und Alu/Gummi-System?
Das klare Acrylglas sorgt mit ca. 84 % Lichtdurchlass für ein extrem helles, lichtdurchflutetes Ambiente mit brillanter Optik. Das Alu/Gummi-Profilsystem mit vormontierten Dichtungen ermöglicht eine spannungsarme und dauerhaft dichte Verlegung.
Wie werden die offenen Plattenkammern geschützt?
Im Set sind sowohl Aluminium-Klebeband für die obere Stirnseite als auch diffusionsoffene Anti-Dust-Bänder für die unteren Stirnseiten enthalten, um Schmutz und Insekten fernzuhalten.
Ing. Florian Pichler
Sie haben Fragen zur Zusammenstellung Ihres Alu/Gummi-Bausatzes oder benötigen Unterstützung bei der Planung? Ich berate Sie gerne persönlich.
| Marke |
HIGHLUX® |
|---|---|
| Material Dach |
16 mm Doppelstegplatten |
| Material Profile |
Aluminium oben – Auflagegummi unten |
| Längenausdehnung |
ca. 3 mm pro m |
| Brandklasse DIN 4102 |
B2 = normal entflammbar | übliche Rauchentwicklung | kein Abtropfen |
| Garantie |
10 Jahre Garantie auf weitgehende Hagelfestigkeit und 20 Jahre gegen Vergilbung sowie für Lichtdurchlässigkeit |
| Dachbreite (mm) |
3070mm ,4080mm ,5080mm ,6090mm ,7090mm ,8100mm ,9100mm |
| Dachtiefe (mm) |
2000mm ,2500mm ,3000mm ,3500mm ,4000mm ,4500mm ,5000mm ,6000mm ,7000mm |
| Klemmdeckel |
Anthrazit ,Anthrazit + Wetterschenkel ,Braun ,Braun + Wetterschenkel ,ohne ,Pressblank ,Pressblank + Wetterschenkel ,Weiß ,Weiß + Wetterschenkel |
| Gefälle / Neigung |
5°=9 cm / m Dachlänge empfohlen |
| Zuschnittwerkzeug |
Hochtourige Handkreissäge oder Stichsäge mit Vielzahnsägeblatt (idealerweise ungeschränkte Hartmetall-Zähne). |
| Reinigung |
Verwenden Sie zur Reinigung einen weichen Lappen und ausreichend Wasser. Bitte keine kratzenden Reinigungsmittel oder trockene Tücher nutzen. |
| Typ |
16-32 / 16M |
| Lichtdurchlässigkeit (%) |
84% |
| U-Wert (W/m²k) |
2,7 W/m²k |
| Lagerhinweise |
Bis zur Montage ist das Material unbedingt vor Feuchtigkeit zu schützen, da stehendes Wasser Korrosion verursachen kann ,Die Lagerung sollte auf einem ebenen Untergrund erfolgen, direkte Sonneneinstrahlung ist zu vermeiden |
| Unterkonstruktion |
Leimbinder, Brettschichtholz, verzugsfreies Holz, Aluminium, Stahl |
| Farbe |
farblos/klar |
| Material | |
| Profilsystem |
Alu / Gummi |
