Terrassenüberdachung Dachaufbau Alu/Gummi – 16 mm Doppelstegplatten Multi UV opal – ohne Unterkonstruktion
Ab 448,57€
Lieferung
4 - 14 Werktage
Terrassenüberdachung Dachhaut – Komplett-Set mit Doppelstegplatten & Zubehör (Multi UV Opal IQ-Relax) Perfekt abgestimmter Bausatz mit 16 mm Polycarbonat Multi UV (5X/16-25, opal) und Alu/Gummi-Profilsystem
Planen, montieren, wohlfühlen: Unser Komplett-Bausatz kombiniert 16 mm Polycarbonat-Doppelstegplatten Multi UV opal (5X/16-25, ca. 44 % Lichtdurchlass, 980 mm Breite) mit einem Alu/Gummi-Profilsystem samt vormontierten Dichtungen, U-Profilen mit/ohne Tropfkante, Edelstahlschrauben, Anti-Dust- & Aluminium-Klebeband sowie Spezial-Silikon für dauerhaft dichte Abschlüsse.
Multi UV Opal (IQ-Relax)
Reduziert sommerliche Wärmegewinne, bietet blendfreies Tageslicht (ca. 44 % LT) und hohe Schlagzähigkeit.
Alu/Gummi-System
Aluminiumprofile mit vormontierten Gummidichtungen für eine spannungsarme und dauerhaft dichte Verlegung.
Rundum-Zubehör
Inklusive U-Profilen, Anti-Dust-Bändern, Alu-Klebeband, Edelstahlschrauben und transparentem Spezial-Silikon.
Individuelle Optik
Optional veredeln Klemmdeckel und Wetterschenkel in Pressblank, Weiß, Anthrazit oder Braun das Gesamtbild.
Mehr Komfort bei Sonne – mit Hitzestopp-Technologie.
Ideal für Terrassen, Pergolen und Carports. Unser Komplett-Set vereint alle erforderlichen Systemkomponenten für eine schnelle, sichere und professionelle Montage.
Montage- & Anwendungshinweise
Die Verlegung erfolgt ausschließlich auf einer bauseits in verzugsfreier Holz- oder Metallunterkonstruktion. Um eine sichere Wasserableitung zu gewährleisten, wird eine empfohlene Dachneigung von ca. 5° (etwa 9 cm pro Meter Dachlänge) benötigt.
Für den Zuschnitt empfiehlt sich eine Handkreissäge oder Stichsäge mit hoher Drehzahl und einem feinzahnigen HM-Sägeblatt (Schutzfolie erst nach der Montage abziehen). Die Begehnbarkeit während des Aufbaus ist ausschließlich über Querbohlen mit Unterlage zulässig.
Produktspezifikationen
- Plattenmaterial: Polycarbonat Multi UV opal (IQ-Relax)
- Plattenstärke: 16 mm | Breite: 980 mm
- Lichtdurchlässigkeit: ca. 44 % (blendfrei, diffus)
- Profilsystem: Alu/Gummi-System (nur für verzugsfreie U-Konstruktionen)
- Einsatzbereich: Terrassen, Carports, Pergolen
Produktdaten auf einen Blick
Alle wichtigen technischen Details zum Komplett-Bausatz übersichtlich zusammengefasst.
Platten & Maße
- MaterialPolycarbonat Multi UV
- Stärke / Breite16 mm / 980 mm
- Steganordnung5X/16-25 (Mehrkammer)
- Lichtdurchlassca. 44 %
Profile & Befestigung
- ProfilsystemAlu/Gummi Rand- & Mittelprofil
- VerschraubungEdelstahlschrauben (Holz/Metall)
- WinkelAbrutsch- & Haltewinkel
- DichtstoffeSpezial-Silikon transparent
Zubehör & Optionen
- KlebebänderAlu-Band & Anti-Dust-Band
- OptionenKlemmdeckel & Wetterschenkel
- FarbvariantenPressblank, Weiß, Anthrazit, Braun
Im Bausatz enthaltene Komponenten
Alle im Standard-Komplettset enthaltenen Artikel im Detail:
Doppelstegplatte 16 mm | EXOLON® MULTI UV 5X/16-25 IQ RELAX | Opal – Polycarbonat
Wärmereduzierende Polycarbonat-Platte mit IQ-Relax Technologie und ca. 44 % Lichtdurchlass.

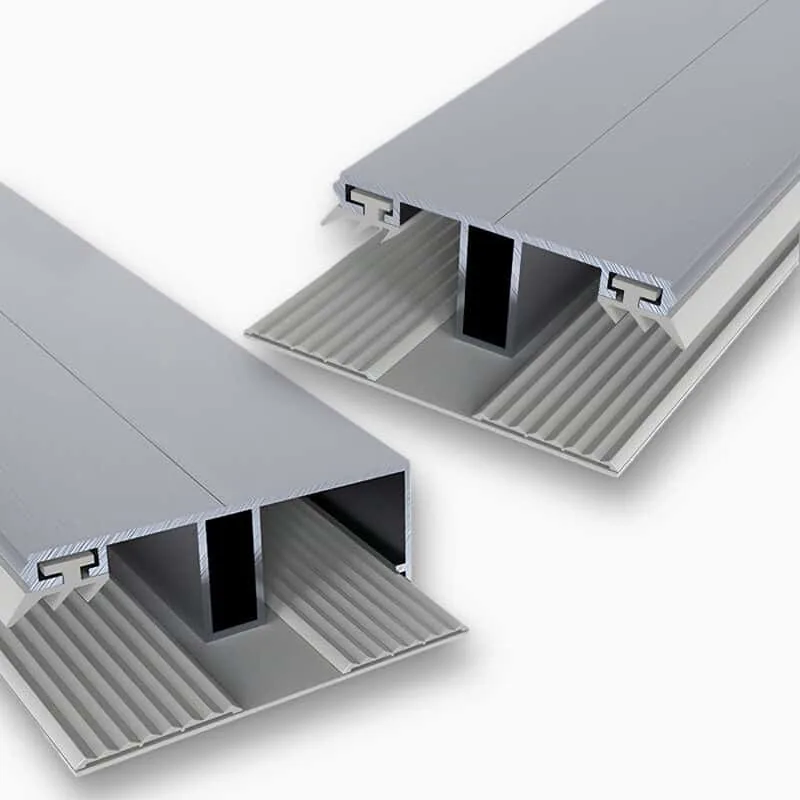

Verbindungsprofil Alu/Gummi | inkl. Dichtung für 16 mm
Inklusive integrierter Dichtung für 16 mm Platten, 60 mm breit.
Zum Produkt →
Randprofil Alu/Gummi | für 16 mm – 60mm breit
Inklusive Auflagegummi und Lippendichtungen für den sauberen Randabschluss.
Zum Produkt →
Diffusionsband Klebeband 38 mm x 6,5 m
Für die untere Stirnseite zur Entlüftung und zum Insektenschutz.
Zum Produkt →
Auswahloptionen & optionales Zubehör
Ergänzen Sie Ihr Set nach Ihren persönlichen optischen und funktionalen Vorlieben:
Klemmdeckel / Wetterschenkel
Optional in passender Farbe (Pressblank, Weiß, Anthrazit, Braun) im Set enthalten, wenn ausgewählt.
Zum Produkt →
Wandanschlussprofile
Optionales Zubehör für den perfekten und dichten Übergang zur Hausmauer.
Zum Produkt →
Kastenrinne
Optionales Rinnensystem für eine geregelte Entwässerung Ihrer Überdachung.
Zum Produkt →Terrassenüberdachung Komplett-Set (Multi UV Opal IQ-Relax) – Technische Details & Komponenten

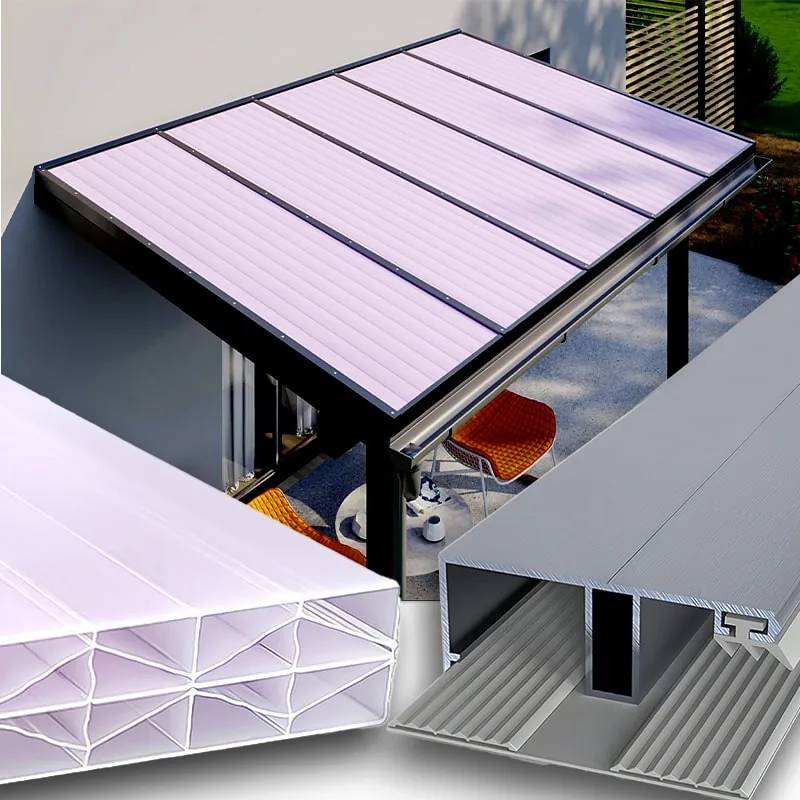

Unser Terrassenüberdachung Dachaufbau Komplett-Set mit Multi UV Opal (IQ-Relax) und Alu/Gummi-System bietet Ihnen eine hocheffektive Hitzestopp-Lösung mit angenehmem, blendfreiem Tageslicht. Im Lieferumfang enthalten sind passgenaue Mehrkammer-Doppelstegplatten (Multi UV opal, 5X/16-25), robuste Verbindungsprofile sowie Randprofile des Alu/Gummi-Systems.

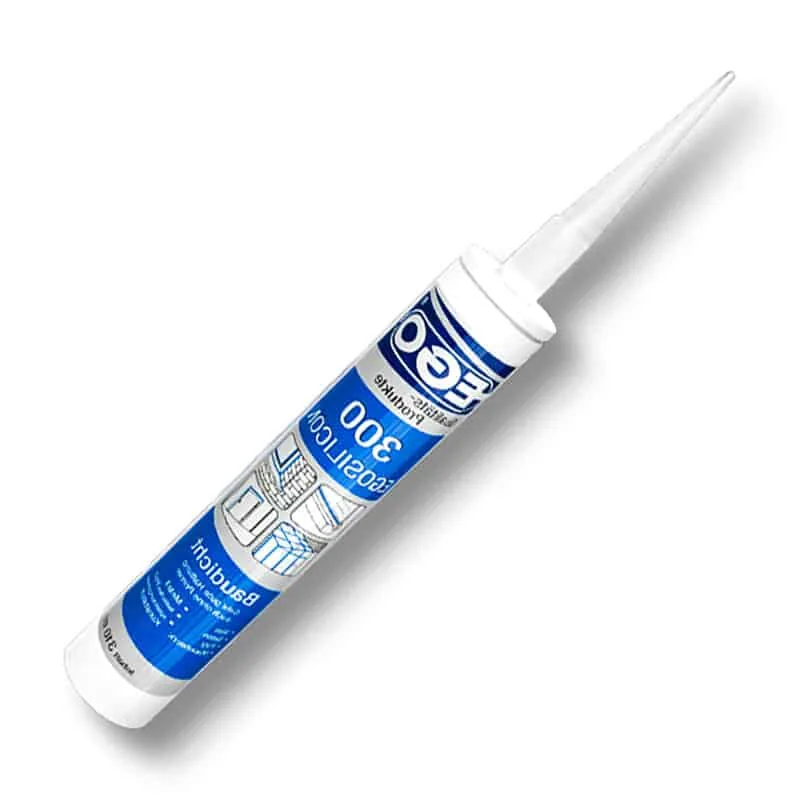

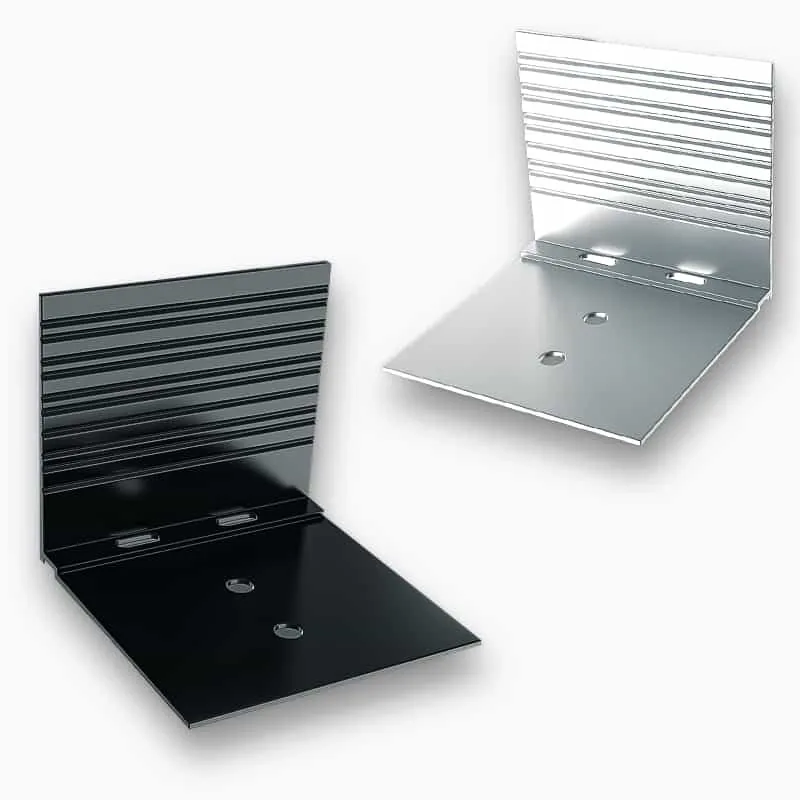

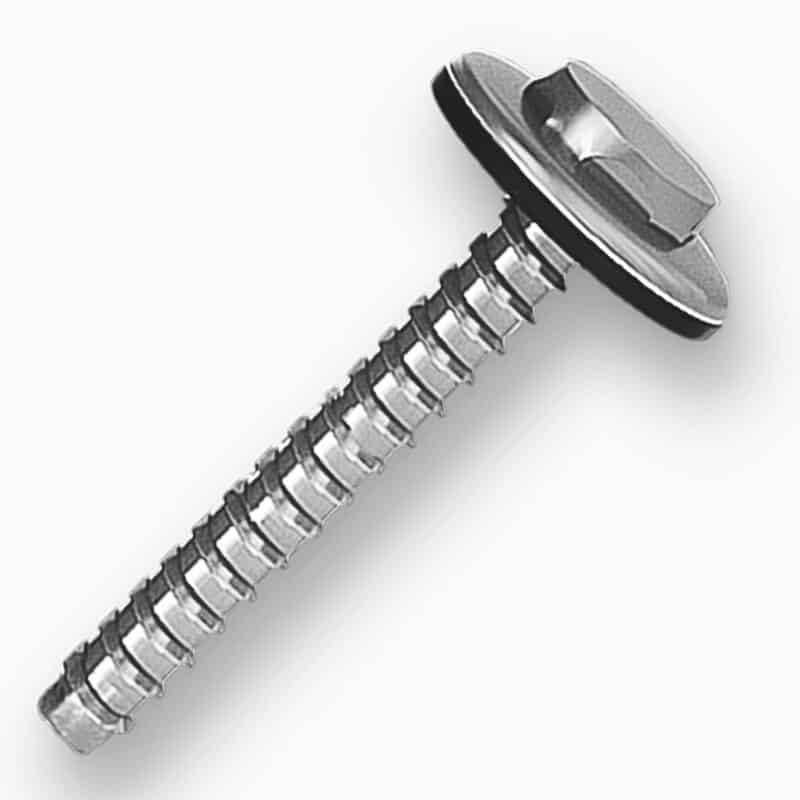

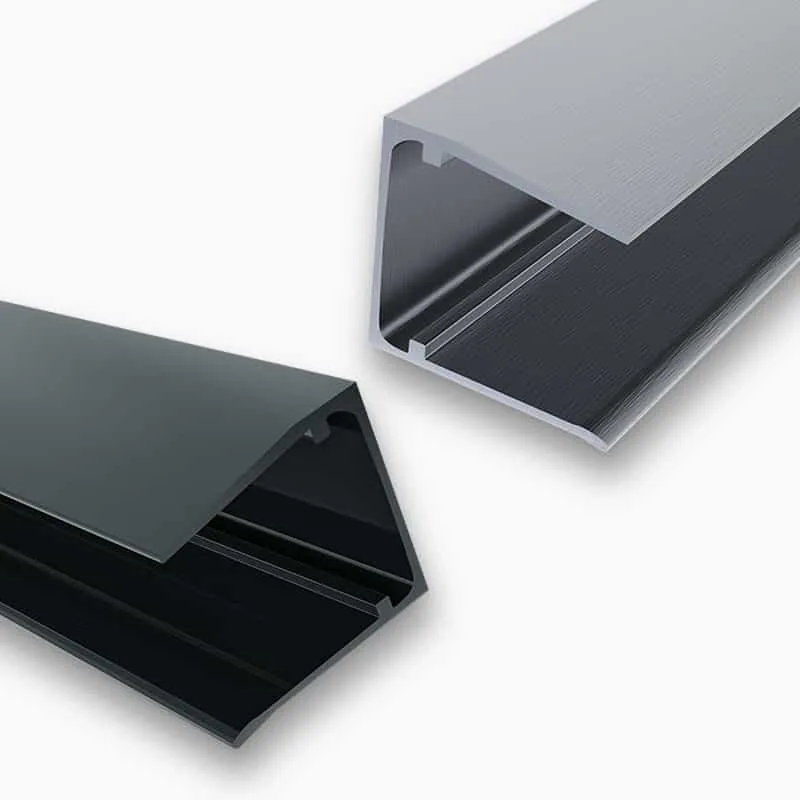

Für den perfekten Kantenabschluss sorgen U-Profile und Abrutschwinkel in passender Farbe. Die Kammerversiegelung erfolgt zuverlässig über Aluminium-Klebeband und Diffusionsbänder. Für eine sichere Verschraubung liegen TORX Edelstahlschrauben 4,8×16 sowie je nach Wahl die passenden Holz- oder Metallschauben bei, ergänzt durch Silikon Spezial | transparent.
Optional lässt sich das Set mit Klemmdeckeln / Wetterschenkeln, Wandanschlussprofilen und einer passenden Kastenrinne erweitern.
Technische Details
| Systembezeichnung | Terrassenüberdachung Komplett-Set mit 16 mm Polycarbonat Multi UV opal (IQ-Relax) und Alu/Gummi |
|---|---|
| Anwendungsbereich | Terrassenüberdachungen, Carports, Pergolen |
| Plattenmaterial | Polycarbonat Multi UV, opal (IQ-Relax / Hitzestopp) |
| Profilsystem | Alu/Gummi-System mit integrierten Lippendichtungen (nur für verzugsfreie Unterkonstruktionen) |
Häufige Fragen (FAQ)
Antworten auf die wichtigsten Fragen zu unserem Alu/Gummi Komplett-Bausatz.
Ist die Unterkonstruktion im Bausatz enthalten?
Nein, die Unterkonstruktion (aus Holz oder Metall) ist nicht im Lieferumfang enthalten und muss bauseits verzugsfrei vorbereitet werden.
Wie funktioniert die IQ-Relax / Hitzestopp-Technologie?
Die spezielle Multi UV Opal Ausstattung reflektiert Sonneneinstrahlung effektiv, reduziert so spürbar die sommerliche Raumaufheizung unter der Überdachung und spendet gleichzeitig ein angenehm blendfreies, diffuses Tageslicht (ca. 44 % LT).
Wie werden die offenen Plattenkammern geschützt?
Im Set sind sowohl Aluminium-Klebeband für die obere Stirnseite als auch diffusionsoffene Anti-Dust-Bänder für die unteren Stirnseiten enthalten, um Schmutz und Insekten fernzuhalten.
Ing. Florian Pichler
Sie haben Fragen zur Zusammenstellung Ihres Alu/Gummi-Bausatzes oder benötigen Unterstützung bei der Planung? Ich berate Sie gerne persönlich.
| Marke |
EXOLON® |
|---|---|
| Material Dach |
16 mm Doppelstegplatten |
| Material Profile |
Aluminium oben – Aluminium unten |
| Längenausdehnung |
ca. 3 mm pro m |
| Brandklasse EN 13501-1 |
B-s1,d0 |
| Garantie |
10 Jahre |
| Dachbreite (mm) |
3070mm ,4080mm ,5080mm ,6090mm ,7090mm ,8100mm ,9100mm |
| Dachtiefe (mm) |
2000mm ,2500mm ,3000mm ,3500mm ,4000mm ,4500mm ,5000mm ,6000mm ,7000mm |
| Klemmdeckel |
Anthrazit ,Anthrazit + Wetterschenkel ,Braun ,Braun + Wetterschenkel ,ohne ,Pressblank ,Pressblank + Wetterschenkel ,Weiß ,Weiß + Wetterschenkel |
| Gefälle / Neigung |
5°=9 cm / m Dachlänge empfohlen |
| Zuschnittwerkzeug |
Hochtourige Handkreissäge oder Stichsäge mit Vielzahnsägeblatt (idealerweise ungeschränkte Hartmetall-Zähne). |
| Reinigung |
Verwenden Sie zur Reinigung einen weichen Lappen und ausreichend Wasser. Bitte keine kratzenden Reinigungsmittel oder trockene Tücher nutzen. |
| Typ |
5X/16-25 |
| Lichtdurchlässigkeit (%) |
44% |
| U-Wert (W/m²k) |
2,4 W/m²k |
| Lagerhinweise |
Bis zur Montage ist das Material unbedingt vor Feuchtigkeit zu schützen, da stehendes Wasser Korrosion verursachen kann ,Die Lagerung sollte auf einem ebenen Untergrund erfolgen, direkte Sonneneinstrahlung ist zu vermeiden |
| Unterkonstruktion |
Leimbinder, Brettschichtholz, verzugsfreies Holz, Aluminium, Stahl |
| Farbe |
opal / weiß |
| Material | |
| Profilsystem |
Alu / Gummi |
