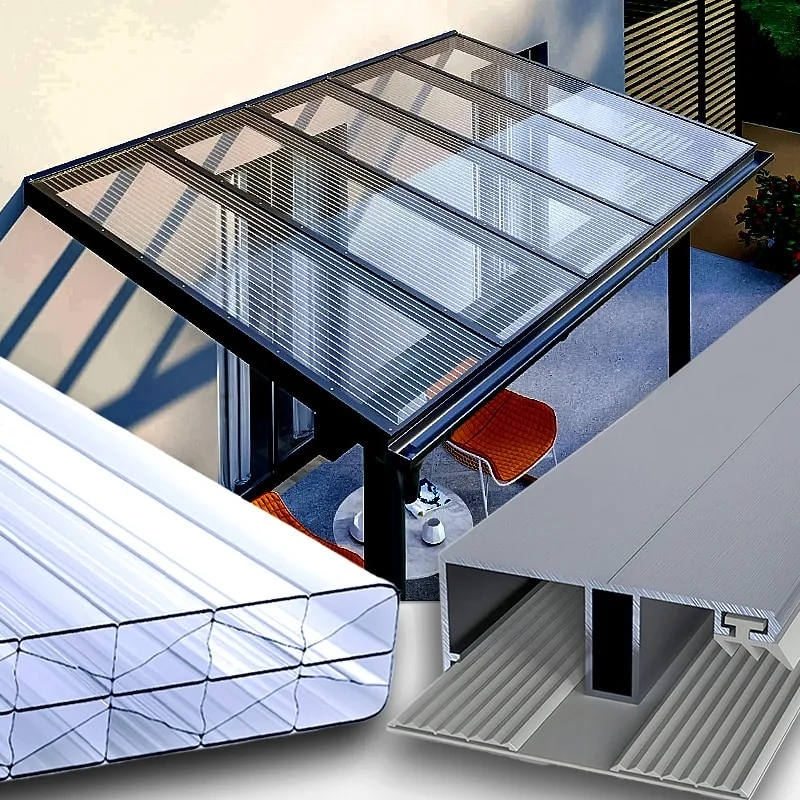

Terrassenüberdachung Dachaufbau Alu/Gummi – 16 mm Doppelstegplatten X-Struktur klar – ohne Unterkonstruktion
Ab 329,74€
Lieferung
4 - 14 Werktage
Terrassenüberdachung Dachhaut – Komplett-Set mit Doppelstegplatten & Zubehör (X-Struktur Polycarbonat) Perfekt abgestimmter Bausatz mit 16 mm Polycarbonat-Doppelstegplatten und Alu/Gummi-Profilsystem
Planen, montieren, wohlfühlen: Unser Komplett-Bausatz kombiniert 16 mm Polycarbonat-Doppelstegplatten mit X-Struktur (klar/farblos, ca. 66 % Lichtdurchlass, 980 mm Breite) mit einem Alu/Gummi-Profilsystem samt vormontierten Dichtungen, U-Profilen mit/ohne Tropfkante, Edelstahlschrauben, Anti-Dust- & Aluminium-Klebeband sowie Spezial-Silikon für saubere, dichte Abschlüsse.
X-Struktur (16 mm)
Hohe Biegesteifigkeit, starke Schlagzähigkeit und ca. 66 % Lichtdurchlässigkeit für helle Räume.
Alu/Gummi-System
Aluminiumprofile mit integrierten Gummidichtungen für eine dauerhaft dichte und spannungsarme Verlegung.
Rundum-Zubehör
Inklusive U-Profilen, Anti-Dust-Bändern, Alu-Klebeband, Edelstahlschrauben und transparentem Spezial-Silikon.
Individuelle Optik
Optional veredeln Klemmdeckel und Wetterschenkel in Pressblank, Weiß, Anthrazit oder Braun das Gesamtbild.
Lichte, robuste und langlebige Dachhaut.
Ideal für Terrassen, Pergolen und Carports. Unser Komplett-Set vereint alle erforderlichen Systemkomponenten für eine schnelle, sichere und professionelle Montage.
Montage- & Anwendungshinweise
Die Verlegung erfolgt auf einer bauseits in Holz oder Metall auszuführenden Unterkonstruktion. Um eine sichere Wasserableitung zu gewährleisten, wird eine empfohlene Dachneigung von ca. 5° (etwa 9 cm pro Meter Dachlänge) benötigt.
Für den Zuschnitt empfiehlt sich eine Handkreissäge oder Stichsäge mit hoher Drehzahl und einem feinzahnigen HM-Sägeblatt (Schutzfolie erst nach der Montage abziehen). Die Begehnbarkeit während des Aufbaus ist ausschließlich über Querbohlen mit Unterlage zulässig.
Produktspezifikationen
- Plattenmaterial: Polycarbonat (X-Struktur)
- Plattenstärke: 16 mm | Breite: 980 mm
- Lichtdurchlässigkeit: ca. 66 % (klar)
- Profilsystem: Alu/Gummi-System mit Dichtungen
- Einsatzbereich: Terrassen, Carports, Pergolen
Produktdaten auf einen Blick
Alle wichtigen technischen Details zum Komplett-Bausatz übersichtlich zusammengefasst.
Platten & Maße
- MaterialPolycarbonat (X-Struktur)
- Stärke / Breite16 mm / 980 mm
- FarbeFarblos / Klar
- Lichtdurchlassca. 66 %
Profile & Befestigung
- ProfilsystemAlu/Gummi Rand- & Mittelprofil
- VerschraubungEdelstahlschrauben (Holz/Metall)

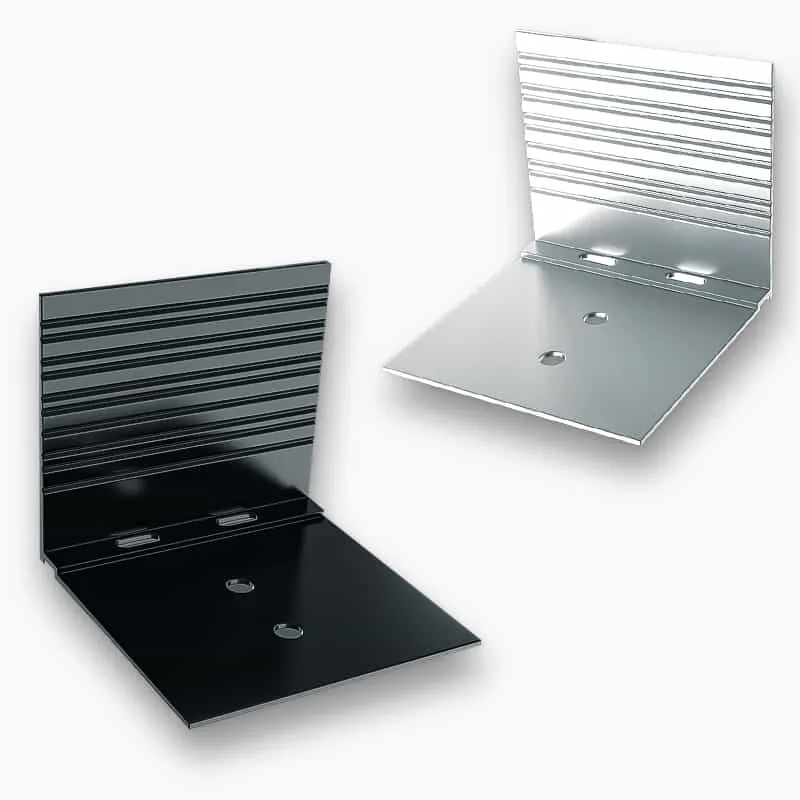

- WinkelAbrutsch- & Haltewinkel

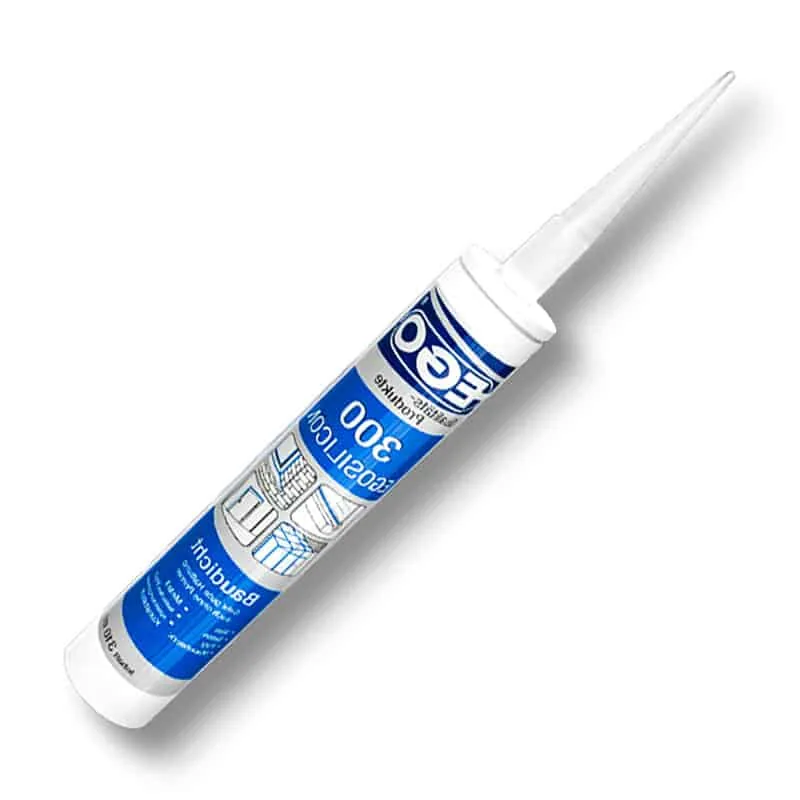

- DichtstoffeSpezial-Silikon transparent
Zubehör & Optionen
- KlebebänderAlu-Band & Anti-Dust-Band
- OptionenKlemmdeckel & Wetterschenkel
- FarbvariantenPressblank, Weiß, Anthrazit, Braun
Im Bausatz enthaltene Komponenten
Alle im Standard-Komplettset enthaltenen Artikel im Detail:
Doppelstegplatte 16 mm | X-Struktur | farblos/klar – Polycarbonat
Farblos/klare Polycarbonat-Platte mit 980 mm Breite für helle Lichtverhältnisse.

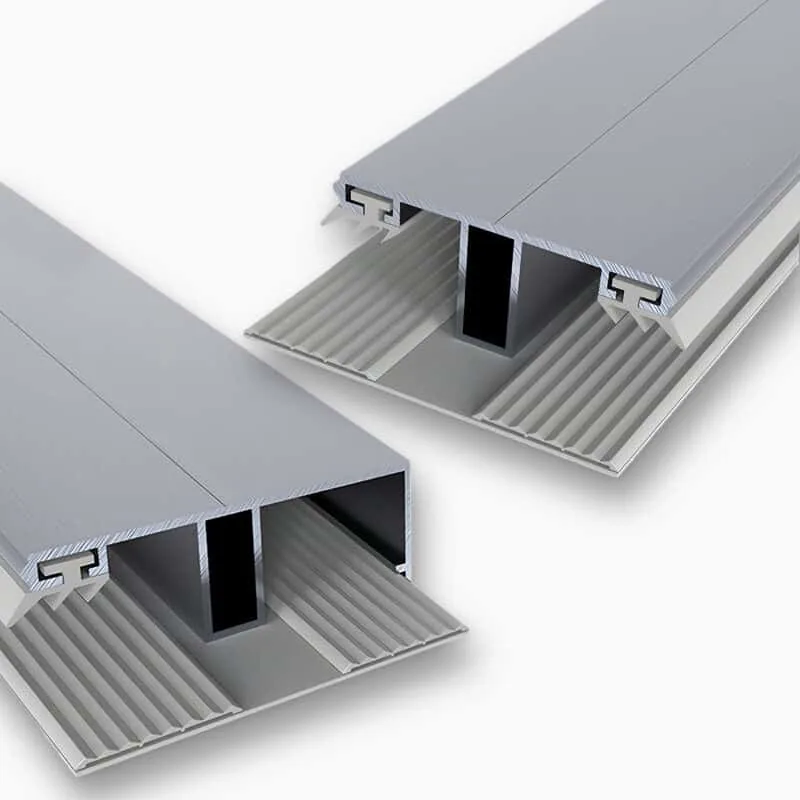

Verbindungsprofil Alu/Gummi | inkl. Dichtung für 16 mm
Inklusive integrierter Dichtung für 16 mm Platten, 60 mm breit.
Zum Produkt →
Randprofil Alu/Gummi | für 16 mm – 60mm breit
Inklusive Auflagegummi und Lippendichtungen für den sauberen Randabschluss.
Zum Produkt →

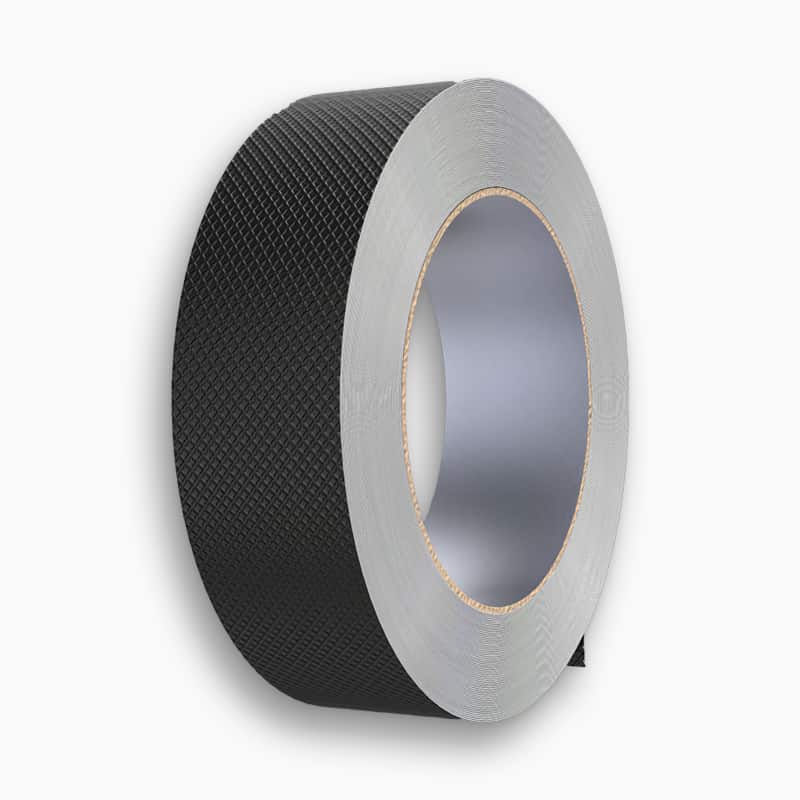

Diffusionsband Klebeband 38 mm x 6,5 m
Für die untere Stirnseite zur Entlüftung und zum Insektenschutz.
Zum Produkt →
Auswahloptionen & optionales Zubehör
Ergänzen Sie Ihr Set nach Ihren persönlichen optischen und funktionalen Vorlieben:
Klemmdeckel / Wetterschenkel
Optional in passender Farbe (Pressblank, Weiß, Anthrazit, Braun) im Set enthalten, wenn ausgewählt.
Zum Produkt →
Wandanschlussprofile
Optionales Zubehör für den perfekten und dichten Übergang zur Hausmauer.
Zum Produkt →
Kastenrinne
Optionales Rinnensystem für eine geregelte Entwässerung Ihrer Überdachung.
Zum Produkt →Terrassenüberdachung Komplett-Set (X-Struktur Alu/Gummi) – Technische Details & Komponenten
Unser Terrassenüberdachung Dachaufbau Komplett-Set mit Alu/Gummi-System bietet Ihnen eine flexible, spannungsarme und robuste Profi-Lösung für Ihr Bauprojekt. Im Lieferumfang enthalten sind passgenaue Doppelstegplatten (X-Struktur, klar), robuste Verbindungsprofile sowie Randprofile des Alu/Gummi-Systems.

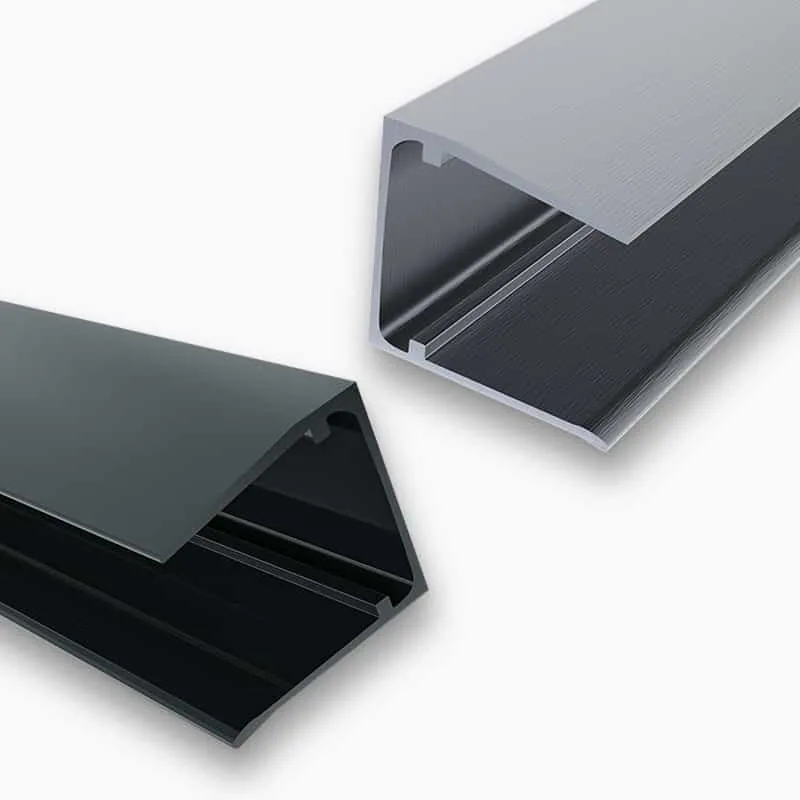

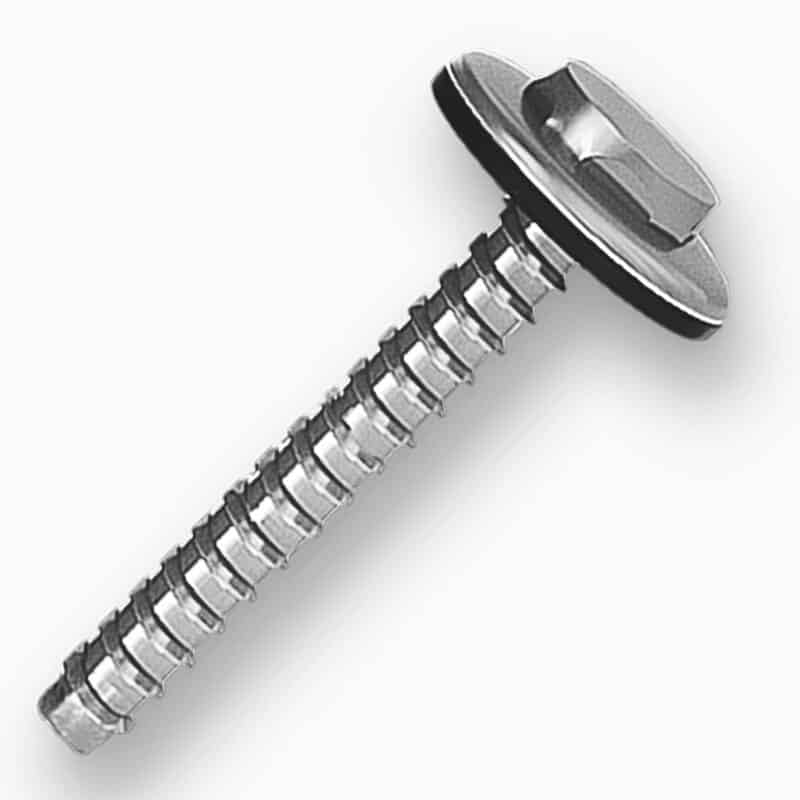

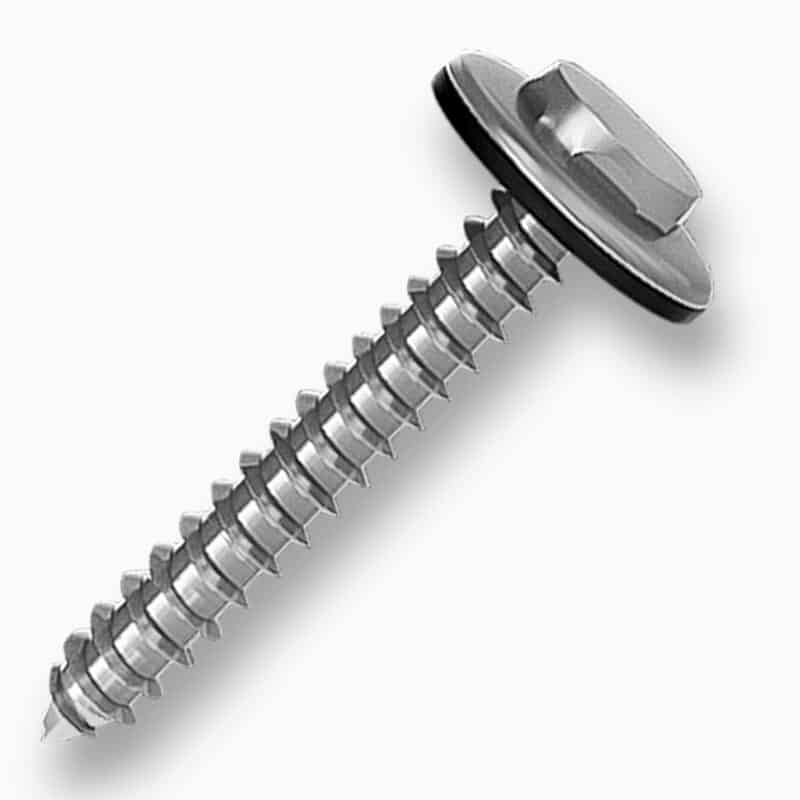

Für den perfekten Kantenabschluss sorgen U-Profile und Abrutschwinkel in passender Farbe. Die Kammerversiegelung erfolgt zuverlässig über Aluminium-Klebeband und Diffusionsbänder. Für eine sichere Verschraubung liegen TORX Edelstahlschrauben 4,8×16 sowie je nach Wahl die passenden Holz- oder Metallschauben bei, ergänzt durch Silikon Spezial | transparent.
Optional lässt sich das Set mit Klemmdeckeln / Wetterschenkeln, Wandanschlussprofilen und einer passenden Kastenrinne erweitern.
Technische Details
| Systembezeichnung | Terrassenüberdachung Komplett-Set mit 16 mm Polycarbonat (X-Struktur) und Alu/Gummi |
|---|---|
| Anwendungsbereich | Terrassenüberdachungen, Pergolen, Carports |
| Plattenmaterial | Polycarbonat, X-Struktur, farblos/klar |
| Profilsystem | Alu/Gummi-System mit integrierten Lippendichtungen |
Häufige Fragen (FAQ)
Antworten auf die wichtigsten Fragen zu unserem Alu/Gummi Komplett-Bausatz.
Ist die Unterkonstruktion im Bausatz enthalten?
Nein, die Unterkonstruktion (aus Holz oder Metall) ist nicht im Lieferumfang enthalten und muss bauseits vorbereitet werden.
Welche Vorteile bietet das Alu/Gummi-Profilsystem?
Das Alu/Gummi-System verfügt über integrierte Lippendichtungen und Auflagegummis, die eine spannungsarme und elastische Verlegung der Platten ermöglichen. Das schützt das Material und sorgt für eine exzellente Abdichtung gegen Feuchtigkeit.
Wie werden die offenen Plattenkammern geschützt?
Im Set sind sowohl Aluminium-Klebeband für die obere Stirnseite als auch diffusionsoffene Anti-Dust-Bänder für die unteren Stirnseiten enthalten, um Schmutz und Insekten fernzuhalten.
Ing. Florian Pichler
Sie haben Fragen zur Zusammenstellung Ihres Alu/Gummi-Bausatzes oder benötigen Unterstützung bei der Planung? Ich berate Sie gerne persönlich.
| Marke |
MARLON® ST Longlife |
|---|---|
| Material Dach |
16 mm Doppelstegplatten |
| Material Profile |
Aluminium oben – Auflagegummi unten |
| Längenausdehnung |
ca. 3 mm pro m |
| Brandklasse EN 13501-1 |
B-s1,d0 |
| Garantie |
10 Jahre |
| Dachbreite (mm) |
3070mm ,4080mm ,5080mm ,6090mm ,7090mm ,8100mm ,9100mm |
| Dachtiefe (mm) |
2000mm ,2500mm ,3000mm ,3500mm ,4000mm ,4500mm ,5000mm ,6000mm ,7000mm |
| Klemmdeckel |
Anthrazit ,Anthrazit + Wetterschenkel ,Braun ,Braun + Wetterschenkel ,ohne ,Pressblank ,Pressblank + Wetterschenkel ,Weiß ,Weiß + Wetterschenkel |
| Gefälle / Neigung |
5°=9 cm / m Dachlänge empfohlen |
| Zuschnittwerkzeug |
Hochtourige Handkreissäge oder Stichsäge mit Vielzahnsägeblatt (idealerweise ungeschränkte Hartmetall-Zähne). |
| Reinigung |
Verwenden Sie zur Reinigung einen weichen Lappen und ausreichend Wasser. Bitte keine kratzenden Reinigungsmittel oder trockene Tücher nutzen. |
| Typ |
16X |
| Lichtdurchlässigkeit (%) |
66% |
| U-Wert (W/m²k) |
2,7 W/m²k |
| Lagerhinweise |
Bis zur Montage ist das Material unbedingt vor Feuchtigkeit zu schützen, da stehendes Wasser Korrosion verursachen kann ,Die Lagerung sollte auf einem ebenen Untergrund erfolgen, direkte Sonneneinstrahlung ist zu vermeiden |
| Unterkonstruktion |
Leimbinder, Brettschichtholz, verzugsfreies Holz, Aluminium, Stahl |
| Farbe |
farblos/klar |
| Material | |
| Profilsystem |
Alu / Gummi |
